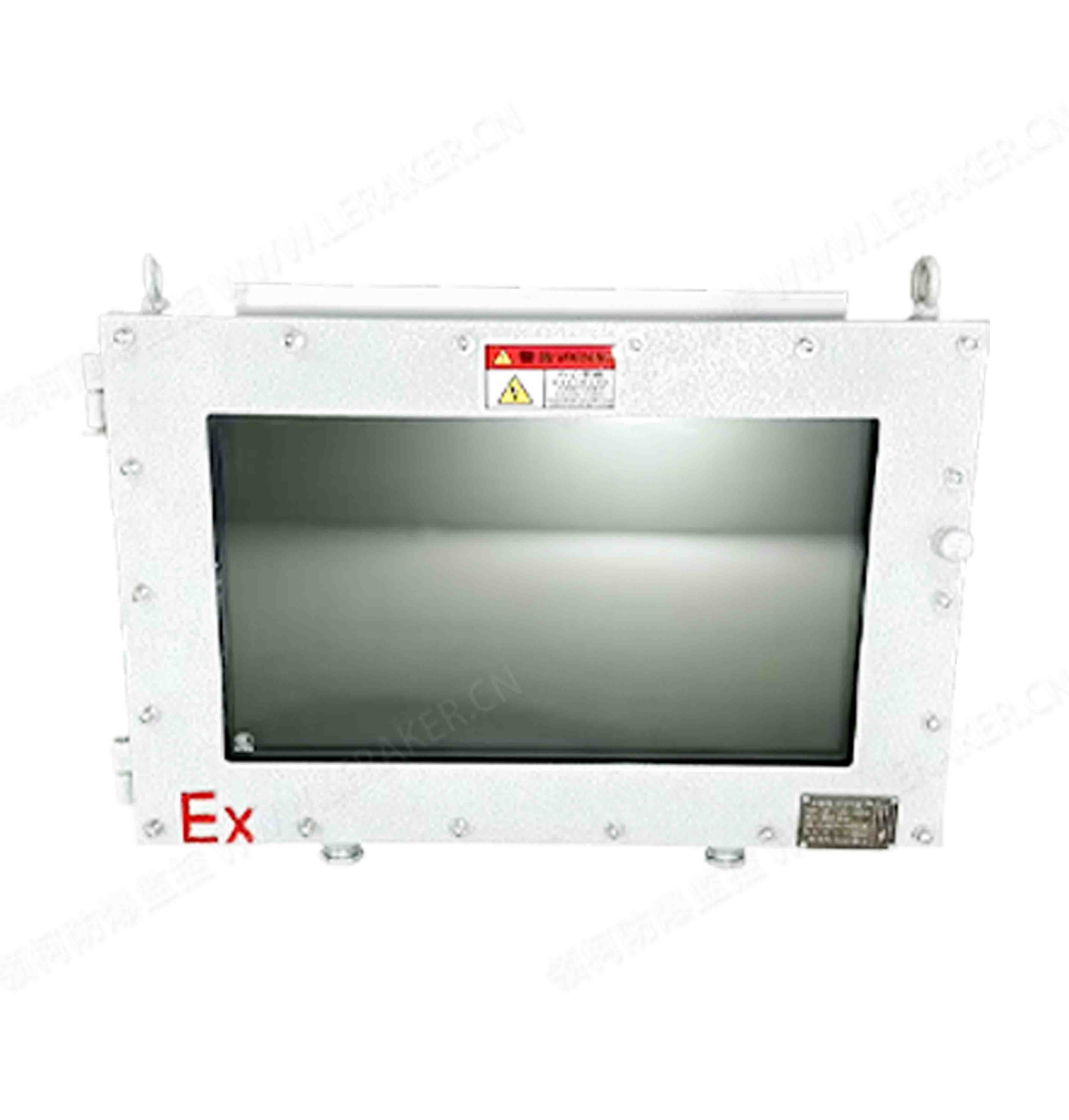

矿用隔爆型监视器

• 一、制造标准 GB3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》 GB3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳 “d” 保护的设备》 GB3836.4-2010《爆炸性环境 第 4 部分：由本质安全型 “i” 保护的设备》 MT/T 1097-2008《煤矿机电设备检修技术规范》（适配煤矿场景特殊要求） AQ 1043-2007《煤矿井下作业人员管理系统使用与管理规范》 二、认证资质 由国家安全生产抚顺矿用设备检测检验中心认证（矿用设备专属权威检测机构） 防爆标志：ExdI Mb/ExibI Ma ExdI Mb：隔爆型设计，适配煤矿井下 I 类爆炸性环境（甲烷气体环境），设备保护级别 Mb（1 区、2 区矿用场景适用） ExibI Ma：本质安全型辅助电路，适配煤矿井下 I 类环境，设备保护级别 Ma（0 区、1 区、2 区矿用场景适用） 具备煤矿矿用产品安全标志证书（MA 标志），符合煤矿井下安全使用准入要求 三、产品特点 显示性能 屏幕规格：10.1 英寸 / 12.1 英寸工业级 IPS 液晶屏，分辨率1920×1080，亮度≥500cd/㎡，强光下清晰可见 显示效果：支持 178° 广视角，色彩还原度高，无残影；具备亮度、对比度手动 / 自动调节功能，适配井下明暗交替环境 信号兼容性：支持 CVBS、HDMI、VGA、网络视频（ONVIF/RTSP 协议）输入，可同时接入矿用摄像机、传感器等多设备信号 矿用适配功能 电源设计：支持DC 12V-24V 宽压输入，兼容煤矿井下本安型电源，具备过压、欠压保护（保护阈值 DC 9V-28V） 操作方式：配备防水防尘物理按键 + 红外遥控，井下戴手套可操作；支持触摸操作（可选配，触摸响应≥500 万次） 数据联动：可接入煤矿井下人员定位系统、设备运行监控系统，同步显示人员位置、设备状态等数据，实现一体化监控 结构与防护 材质：外壳采用Q235 钢板 + 304 不锈钢复合结构，隔爆接合面符合 GB3836.2 标准，抗冲击等级 IK10，防腐蚀（耐煤矿井下酸性水雾、粉尘侵蚀） 防护等级：IP67，可承受井下淋水、粉尘覆盖，适应井下潮湿（相对湿度 95%±3%，无冷凝）、高温（-20℃~+60℃）环境 安装方式：支持壁挂式、嵌入式、支架式安装，适配煤矿井下硐室、掘进工作面、运输巷等不同安装场景；安装孔位符合煤矿井下设备安装规范 安全与耐用性 隔爆性能：隔爆外壳接合面间隙≤0.15mm，长度≥25mm，有效阻断爆炸传播；内部元器件均采用矿用本安型或隔爆型设计 应急功能：配备本安型备用电池，断电后可续航≥4 小时，保障紧急情况下监控不中断；支持声光报警（报警音量≥85dB），可联动异常信号触发报警 线缆接口：采用矿用隔爆型航空插头，密封等级 IP68，防止井下瓦斯、粉尘进入设备内部；线缆具备抗拉伸、抗磨损特性（拉伸强度≥100N） 四、适用场景 用于煤矿井下具有甲烷等爆炸性气体与空气形成的爆炸性混合物场所，以及粉尘污染、潮湿、冲击等恶劣环境，如： 煤矿井下掘进工作面、回采工作面，用于实时监控作业人员操作、设备运行状态 煤矿井下运输巷、皮带机头硐室，监控运输设备运行、物料输送情况 煤矿井下中央变电所、水泵房等关键硐室，同步显示设备运行参数、安全预警信息 煤矿井口、井下调度室，作为集中监控终端，整合多区域视频与数据信息 非煤矿山井下爆炸危险区域（如金属矿、非金属矿含可燃气体 / 粉尘环境）
